CNC vire ak sant fraisage



Konfòme ak ANSI B11.8-2021 Standards

Kondisyon pou kenbe travay
Materyèl yo dwe sekirize lè l sèvi avèk plak presyon, vis, oswa aparèy devwe.Entèdi ekstansyon tiyo sou klepou anpeche blesi glisman.

Pwotokòl Sekirite Zouti
Zouti yo dwe sere rijid anvan yo angaje yo. Operasyon ak zouti ki pa garanti se entèdi entèdi.

Pre-Verifikasyon Fonksyonèl
Verifye fonksyonalite sistèm transmisyon epi fè yon kouri esè ak blòk workholding enstale anvan D.

Kontwòl pwosesis fraisage
Inisye tout operasyon koupe - patikilyèman brut fraisage - nan pousantaj manje redwi anvan optimize paramèt yo.

Pwosedi Mouvman Aks
Toujou dekole vis ki bloke aks yo anvan ou repoze tab yo oswa detantè zouti yo.

Sekirite nan manyen zouti
Sèvi ak maye kwiv oswa ki pa -pou enstalasyon/retire zouti pou anpeche blesi ekspilsyon fragman.

Entèdiksyon aktif koupe
Pandan operasyon D':

Pa ajiste vitès file koton

Pa modifye konfigirasyon zouti yo

Pa manyen pyès travay yo

Pa fè mezi





Sistèm sa yo entegre kontwòl dijital ak platfòm fraisage konvansyonèl yo, sa ki pèmèt pwogramasyon milti-machinizasyon aks atravè egzekisyon G-kod.

Avantaj teknik sou fraisage konvansyonèl yo

Ogmante fleksibilite pwosesis
Kapab pou machinn kontou konplèks ak konpozan tolerans -sere (egzanp, mwazi piki, lojman ayewospasyal) pi lwen pase kapasite manyèl yo.

Kapasite jeyometrik avanse
Pwosesis pwofil koub konplèks-ki defini matematikman ak sifas topolojik 3D ki pa ka reyalize sou ekipman manyèl yo.

Yon sèl -Enstalasyon Multi-Operasyon
Konplete vire, fraisage, perçage, ak raz nan yon sèl sik fixation (diminye基准误差 pa 85%).

Precision Performance Metrics

Estanda rezolisyon pwezante: 0.001mm

Gwo-sistèm presizyon: Mwens pase oswa egal a 0.1μm

Elimine erè mezi imen

  CpK >1.67 kapasite pwosesis

Otomatik efikasite

Diminye fatig operatè atravè sik otomatik yo

Pèmèt limyè-manifakti avèk sistèm CIM entegre

Optimizasyon pwodiktivite

Minim enstalasyon espesyalize obligatwa

Chanjman anba 15 minit atravè pwogram ki estoke

Konbine fraisage (ISO 3002), raz (ISO 10889), ak fonksyon perçage.

Stepless file koton/manje kontwòl optimize paramèt koupe



Koupe Spesifikasyon Zouti

Pwopriyete	Egzijans	Tès Standard
Rezistans enpak	>15 J/cm²	ISO 148-1:2016
Severite Frakti	KIC Pi gran pase oswa egal a 12 MPa√m	ASTM E399
Mete Rezistans	HRC Pi gran pase oswa egal a 62	ISO 6508-1:2016
Wouj dite*	600 degre @ 58 HRC minimòm	ISO 4885 (machinman sèk)



Nòt Konfòmite Teknik

Pwotokòl sekirite: Aliman ak OSHA 1910.212 kondisyon veye machin

Estanda Presizyon: Sètifye dapre règleman tès ISO 10791-7

Espesifikasyon zouti: Validasyon dapre ISO 13399 estanda done zouti dijital

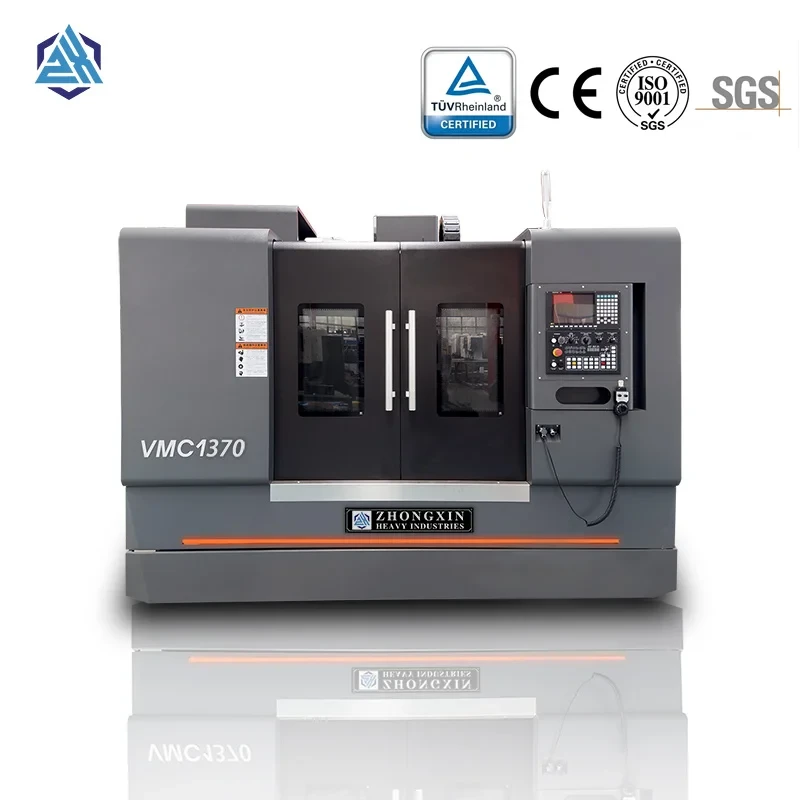

Espesifikasyon		VMC1160	VMC1370	VMC1580
Gwosè tab la	mm	1200x600	1500×700	1700×800
kapasite maksimòm chaj la	kg	1000	900	1500
Vwayaj aks X/Y/Z	mm	1100×600×600	1300×700×700	1500×800×700
Distans ant sant file koton ak kolòn	mm	650	752	871
Distans ant spindle fen ace ak sifas worktable	mm	120-720	150-850	150-900
X/Y/Z Max.feed vitès	mm/min	10000	8000	10000
X/Y/Z Max.Rapid traverse	m/min	32/32/30	20/20/15	20/20/16
vitès file koton	r/min	8000	8000	6000
cône file koton	kalite	BT40	BT40	BT50
Pouvwa motè koton	kW	11/15	11/15	15/18
X/Y/Z aks servo motè pouvwa	kW	4/4/5	4/4/5	4.5/4.5/4.5
T plas	mm	5-18×100	5-18×145	5-22×145
Repete presizyon pwezante	mm	±0.005	±0.005	±0.005
Kapasite zouti		24T	24T	24T
Maksimòm pwa zouti	kg	8	8	15
Max.tool longè	mm	300	300	300
Kapasite elektrik	kVA	18	22	30
Dimansyon machin (LxWxH)	mm	3100×2490×2380	3600×3000×2700	4260×3545×3200
Net.pwa	kg	7000	11000	12000
