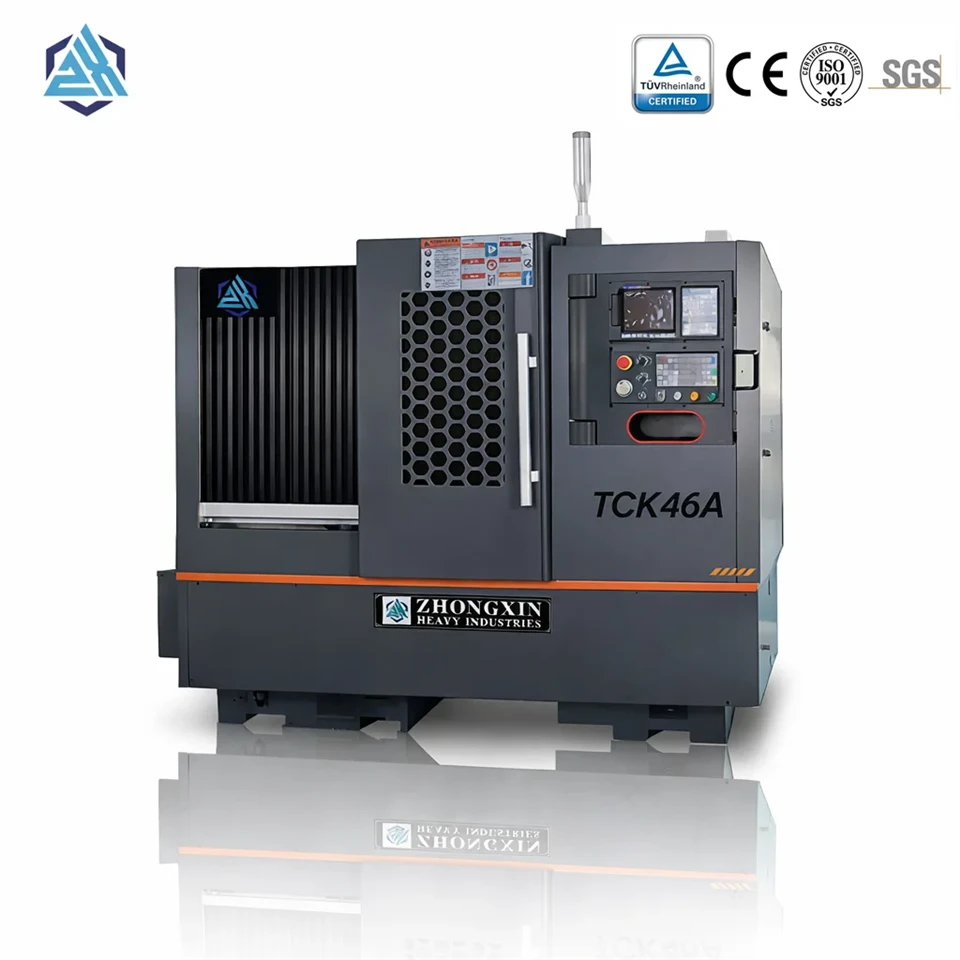

Tour kabann orizontal Slant
Ki avantaj tour CNC slant-kab ka pote nan pwodiksyon endistriyèl nou an?
Nan pwodiksyon endistriyèl modèn, tout kalite tour yo *. Depi kabann lan nan tour kabann orizontal enklinezon epi li gen yon gwo seksyon kote yo pote, li gen bon frigidité ak tranpaj Vibration, epi li ka asire segondè -machinye presizyon. Sistèm kondwi prensipal la nan machin nan adopte AC servo motè, ak file koton la kondwi pa yon senti delta nan paralèl dirèk, evite pwoblèm bri ki te koze pa chèn bwat la.
Vis kondwi CNC tour ak kabann oblik se wo -vis boul presizyon, ak diferans transmisyon ant vis ak nwa a piti anpil, ki pa ka di ke pa gen okenn espas, men osi lontan ke gen yon espas, li difisil pou fè pou evite rkul lè w ap kondwi vis la nan direksyon opoze a, ak diferans lan ranvèse pral afekte presizyon nan repositionnman nan CNC machin nan presizyon. Layout nan yon tour CNC ak yon kabann oblik pral dirèkteman afekte clearance vis boul la nan direksyon X. Gravite deplase dirèkteman nan direksyon axial vis la, kidonk repèkisyon an prèske zewo lè w ap kondwi. Vis nan direksyon X-sou CNC tour ak kabann plat yo pa afekte pa gravite axial epi yo pa dirèkteman elimine repèkisyon, yon avantaj presizyon nannan ki vini ak konsepsyon machin lan enklinezon nan tour CNC.
Tour kabann orizontal la adopte konsepsyon mechatronic ak estrikti kontra enfòmèl ant, segondè frigidité, bon pèfòmans sismik ak retire chip pratik. Koton zouti machin lan adopte inite koton, konvèsyon frekans oswa motè prensipal servo, ak gwo vitès file koton ak règleman vitès stepless. Gid la adopte yon gid wouling lineyè enpòte wo-, ak kondwi a adopte AC servo motè. Presizyon nan pwezante se wo, vitès la k ap deplase se vit, gid la adopte santralize aparèy lubrification otomatik, konplètman fèmen pwoteksyon, plen lubrification, sekirite ak lavi sèvis long.
Karakteristik prensipal yo
● Pi wo presizyon Taiwan lineyè gid
● Pi gwo vitès spindle inite
● Pi wo frigidité jete fè
● entegre lubrification otomatik
● Yon -moso Casting slant bed CNC tour
Espesifikasyon
|

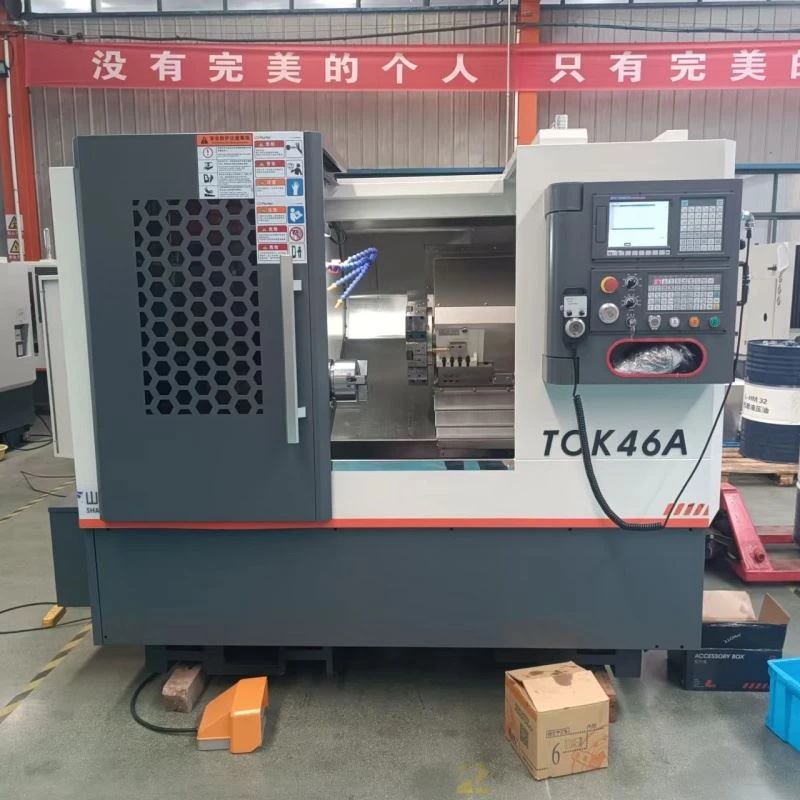

MODEL |
TCK46A |
|
Max. balanse sou kabann lan (mm) |
460 |
|
Max. Longè pwosesis (mm) |
350 |
|
Inite koton (mm) |
170 |
|
Nen koton |
A2-5 |
|
Motè koton (kw) |
5.5 |
|
Max. vitès file koton (rpm) |
3500 |
|
Kote file (mm) |
56 |
|
Kapasite ba (mm) |
45 |
|
X/Z spesifikasyon vis aks |
3210/4010 |
|
X-limit kous aks (mm) |
240 |
|
Z-limit kous aks (mm) |
400 |
|
X-koupl motè aks (Nm) |
7.5 |
|
Z-koupl motè aks (Nm) |
7.5 |
|
X/Z aks repetibilite (mm) |
+/- 0.003 |
|

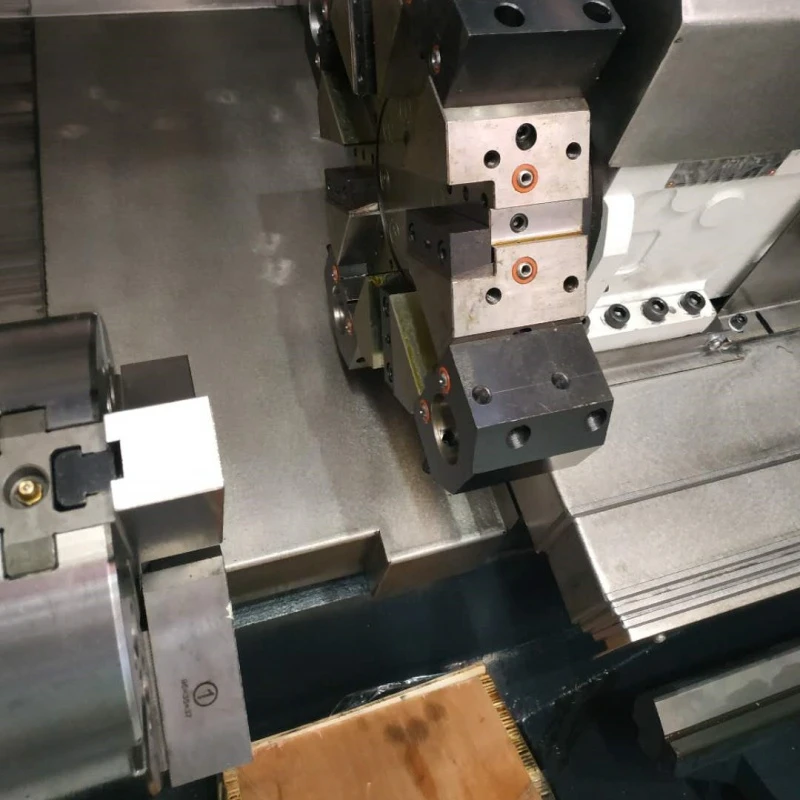

Zouti tourèl |
8 estasyon tourèl idwolik |
|
Sant tourèl wo dimansyon (mm) |
80 |
|

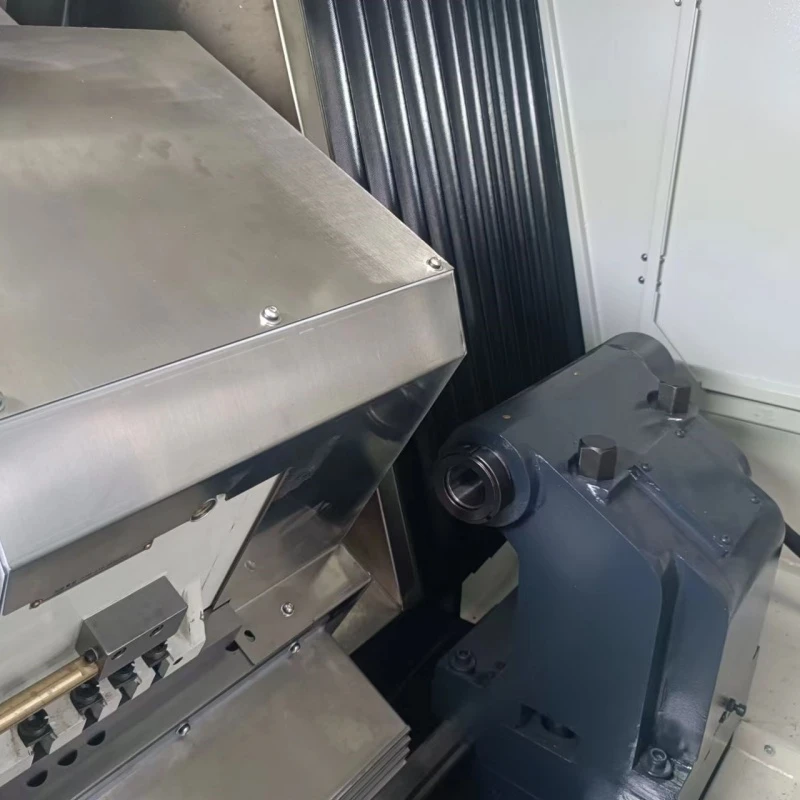

Idwolik Quill dia.(mm) |
70 |
|
Travèse idwolik Quill (mm) |
80 |
|
Idwolik Quill cône |
MT-5 |
|
Vwayaj kontil idwolik (mm) |
200 |
|
Dimansyon machin (mm) |
2500*1700*1710 |
|
Pwa (kg) |
2600 |
